Cables.gl: нодовий граф від нуля до експорту

§Термінологія наперед

Нижче — рівно ті слова, що зустрічаються далі в тексті. Кожне: одне речення суті плюс англійський оригінал, як воно підписане в UI.

1Що це і коли брати

cables — це редактор, де замість коду пишеться граф: коробочки-ops із портами, з'єднані кабелями, а на виході — звичайна веб-сторінка з canvas. Розробляє undev (Берлін); рушій і бібліотека ops відкриті під MIT, реєстрація і патчинг безкоштовні, ліцензію купувати не треба.

Чому це окремий інструмент, а не просто «three.js мишкою»: граф дає миттєвий зворотний зв'язок і прибирає цілий клас рутини (компіляція, boilerplate сцени, ручний рендер-цикл), тому чорновий візуал збирається за хвилини. Ціна — менше контролю над архітектурою, ніж у коді.

Як це працює на рівні продукту

Патч живе в акаунті за URL, рендериться в реальному часі просто в редакторі, і будь-якої миті експортується в статичну теку. Усе, що вміє браузер, доступне з коробки: 3D-меші, пост-обробка, відео- й вебкам-текстури, WebAudio-аналіз, MIDI, DOM поверх сцени.

Приклад доречності: аудіо-реактивний фон для лендінга чи кліпу збирається графом швидше, ніж пишеться руками. Типова помилка вибору: тягнути в cables повноцінний застосунок зі станом, роутингом і тестами — це візуальний рушій сцени, а не фреймворк для аплікух; логіку застосунку туди пхати не варто.

2Модель: patch → op → port → cable

Уся робота в cables — чотири сутності, вкладені одна в одну. Зрозуміти їхній стосунок важливіше, ніж вивчити будь-який конкретний op: далі все зводиться до цих чотирьох.

Чотири рівні

• Patch — документ. Автозберігається, має URL, буває публічним чи приватним, ділиться в команду.
• Op — вузол. Кожен має ім'я в namespace-стилі (Ops.Graphics.Meshes.Circle_v4); у пошуку набирається коротка назва.
• Port — вхід або вихід op-а. Типізований: number, string, boolean, array, object, texture і окремо trigger.
• Cable — з'єднання порт→порт, забарвлене за типом. Тому «кабель одного типу в порт іншого» просто не приєднається.

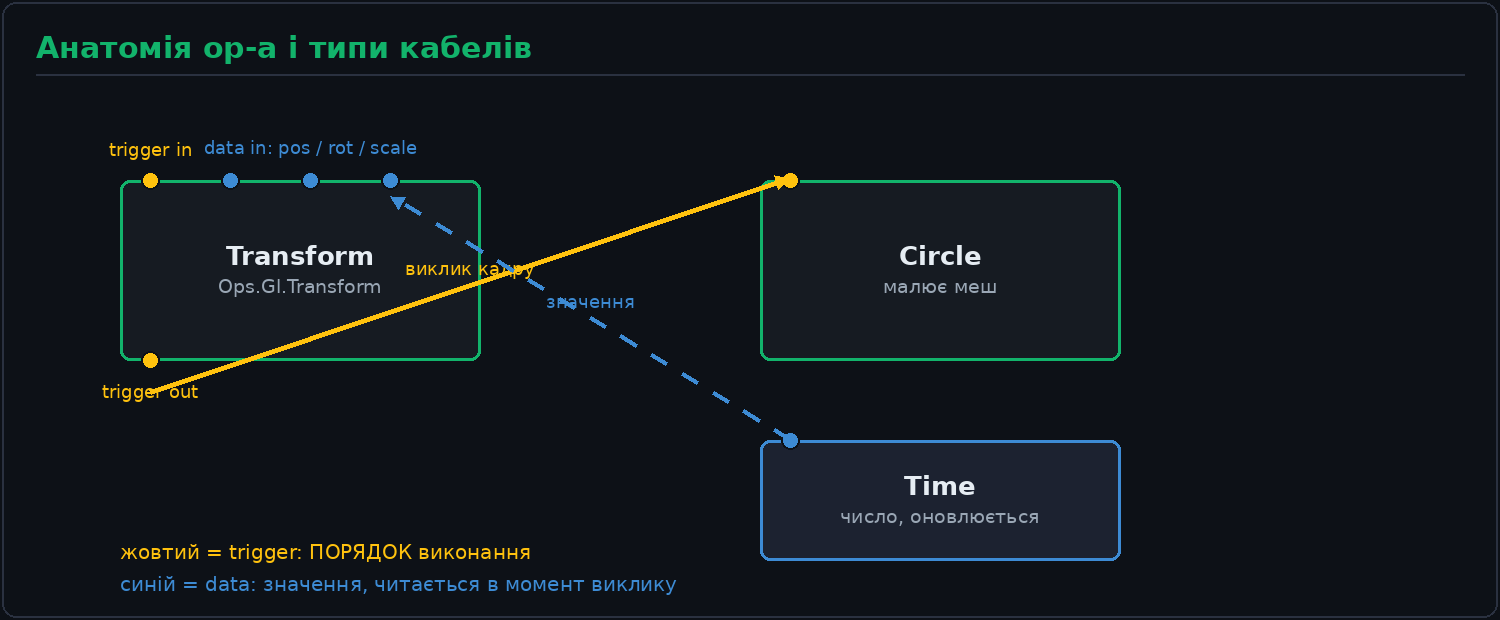

Ключова теза, яку варто прийняти одразу: trigger-порт — це не дані, це виклик. MainLoop раз на кадр смикає свій trigger, той смикає наступний op, той — наступний. Усе, що не підвішене до цього ланцюга, не виконується взагалі.

Типова помилка: новачок під'єднує data-кабель (наприклад, Time у rotation) і чекає картинку, забувши, що сам меш не підвішений до trigger-ланцюга. Дані течуть, виклику нема — екран порожній.

3Порти й типи: що куди підключається

Колір кабеля кодує тип, і це не косметика — з'єднати різнотипні порти система не дасть. Знання, який порт що несе, економить більшість часу дебагу: половина «не працює» — це кабель не того типу або не в той порт.

Таблиця типів портів

Приклад і типова помилка

Реактив будується так: number-вихід аудіо-аналізу заводиться в number-порт scale або rotation трансформа. Типова помилка — тягнути object/texture-кабель у number-порт (не приєднається) або чекати, що boolean «сам» стане числом. Різнотипні порти конвертуються тільки через явний op-конвертер.

4Перший патч за 5 хвилин

Мінімальний робочий патч — MainLoop, меш і трансформ на одному trigger-ланцюзі. Але ланцюг збирається не додаванням ops поруч, а перетягуванням кабеля з жовтого output-порту. Це та деталь, на якій старий варіант уроку давав порожній екран.

Крок за кроком, як воно є в живому редакторі:

1. Логін на cables.gl → New Patch. Канвас порожній, по центру напис «This patch is empty. press escape to add operators»; preview — прозорий шаховий фон, ?? FPS.
2. Esc → op-search → набрати Main → MainLoop (Ops.Gl.MainLoop_v2, «Trigger other ops once every frame») → Add. Корінь рендер-дерева стоїть сам і ще нічого не малює.
3. Ключовий крок. Навести на жовтий trigger-output MainLoop — окремий жовтий квадратик у нижньому-лівому куті коробки — і потягнути з нього кабель у порожнє місце. З точки, де кабель відпущено, одразу відкривається op-search. Кабель не з'являється сам: його тягне рука.
4. У цьому op-search набрати circle → Circle (Ops.Graphics.Meshes.Circle_v4, «Draws a circle») → Add. Op лягає вже під'єднаним: жовтий trigger MainLoop заходить у вхід Circle, підписаний Render. У preview — сірий диск на чорному.
5. Вставити Transform у розрив: клікнути по кабелю MainLoop→Circle і в op-search додати Transform — він сідає між ними, кабель стає MainLoop→Transform→Circle.
6. Esc → Time (або Sin) → завести number-вихід у number-порт rotation трансформа — коло обертається.
7. mod + s — зберегти. Статус-тост знизу справа: «Patch saved (N ops / …kb)».

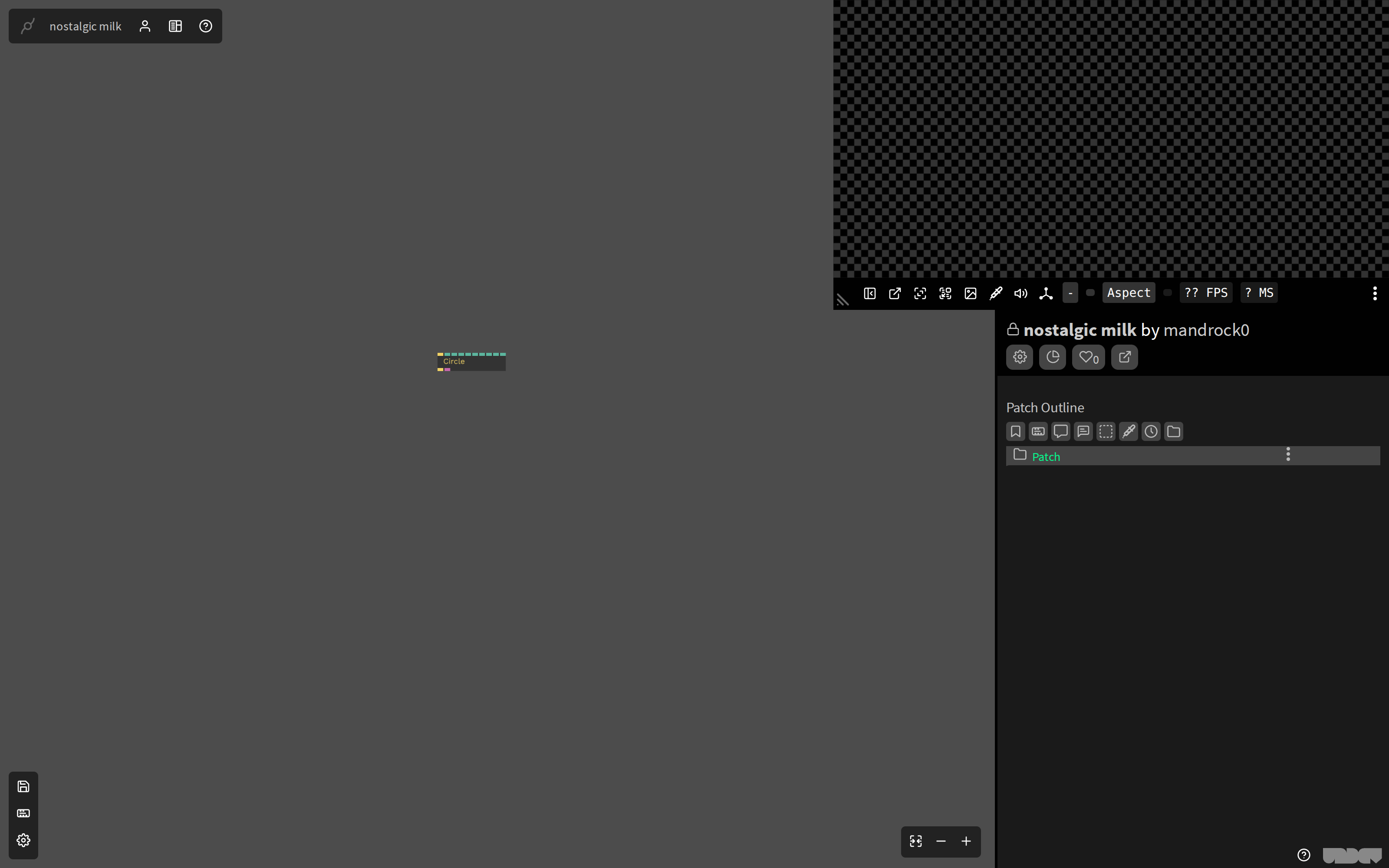

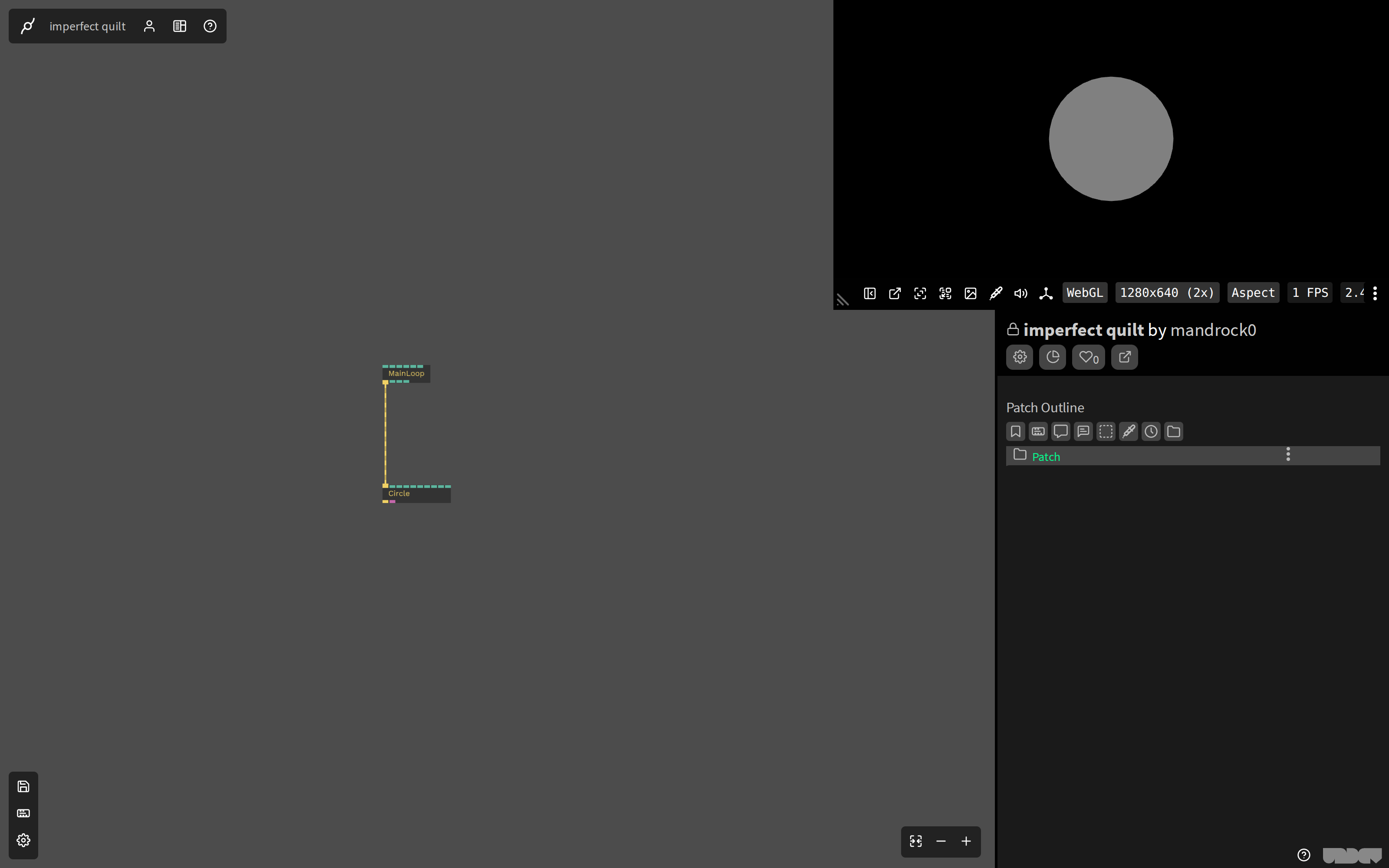

Типова помилка — саме та, що дає порожній екран: додати Circle через [esc] і чекати картинку. Op лягає на канвас, але без вхідного trigger-кабеля він не під деревом виконання MainLoop — preview лишається порожнім, навіть коли обидва op стоять поруч. З'єднання MainLoop→меш ставиться виключно перетягуванням з жовтого output-порту (крок 3), а не автоматично в момент додавання.

Чому важливо: це весь принцип у мініатюрі. Далі той самий ланцюг, тільки замість Circle — меш із геометрії й матеріалу, а замість Time — аудіо, миша чи змінна. Але кожна нова ланка чіпляється до trigger-дерева тим самим рухом — drag з жовтого порту.

5UI, op-search і хоткеї

Швидкість у cables — це хоткеї плюс op-search; миша по меню програє на порядок. [mod] тут — Cmd на макі, Ctrl на вінді/лінуксі.

Найкорисніші хоткеї

Дрібниці UI, що економлять час

Клік по op-у відкриває панель параметрів; лівий клік по output-полю копіює значення в буфер (зручно вигрібати згенеровані масиви). Виділені ops → Create Area робить кольорову групу; Alt-drag тягне area без вмісту. Правий клік по кінцю кабеля з Shift+Alt перекидає з'єднання на інший порт.

6Порядок виконання: trigger vs data

Дев'ять із десяти «нічого не рендериться» — це порядок виконання, а не битий op. Модель проста, але контрінтуїтивна для тих, хто звик до pull-графів (TouchDesigner, шейдер-ноди), де дані тягнуться з кінця. Тут — push згори вниз.

Trigger проти data — у чому різниця

Правила, що з цього випливають

• Малює лише те, що висить під MainLoop через trigger-ланцюг.

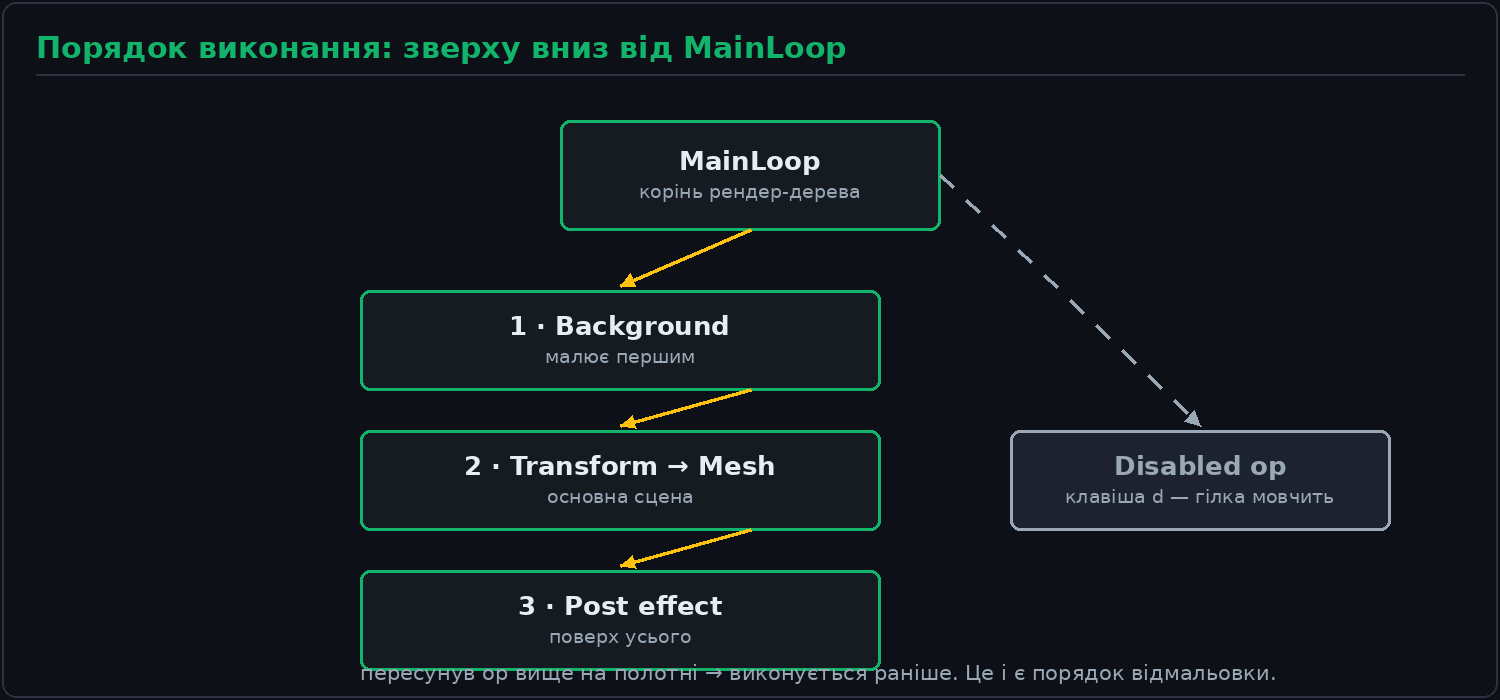

• Порядок гілок — зверху вниз по позиції на полотні. Так робиться порядок відмальовки: фон → об'єкти → пост.
• Матеріал/шейдер вмикається до меша: ланцюг material ▸ mesh, а не навпаки.
• Data-порт читається в момент виклику. Якщо джерело не оновлюється щокадру — значення застигне.

Debug-прийом і типова помилка: тимчасово d (disable) на половині гілок і видно, що зникло. Логіка «знайти висячі ops без trigger-кабеля» — найчастіша причина порожнього екрану, але хоткей mod+F → тег unconnected зі старого тексту не підтверджений: ⚠ПЕРЕВІР реальний спосіб виклику цього пошуку в UI.

7Файли, CORS і аудіо-реактив

Ассети й зовнішній звук — місце, де патч найчастіше «мовчки ламається» без помилки на екрані. Причина майже завжди одна з двох: CORS або відсутність кліку користувача перед стартом звуку.

Files і зовнішні URL

• Локальні ассети (картинки, звук, 3D) — вкладка Files у патчі. Заливаються туди й вибираються у порті op-а.
• Зовнішній файл по URL працює тільки, якщо сервер віддає заголовок Access-Control-Allow-Origin. Без нього текстура буде чорна, а в консолі — типова WebGL-помилка. Для власної статики це один рядок у nginx.

Аудіо-реактив

WebAudio-ops дають спектр і гучність як звичайні number/array-порти. Реактив = завести цей number у масштаб, колір чи зсув. Типова помилка: браузер не стартує звук без жесту користувача, тому в експорті завжди потрібна кнопка старту — інакше на чужій сторінці буде тиша й порожній аналіз, і це виглядає як «зламаний патч».

8Свої ops, subpatch і змінні

Коли граф починає розповзатися, рятують три речі: власний op, subpatch і змінні. Усі троє про одне — прибрати дублювання й довгі кабелі через пів-полотна.

Власний op

Op — це JS-файл із оголошеними портами:

const inVal  = op.inFloat("value", 0);
const outVal = op.outNumber("result");

inVal.onChange = () => { outVal.set(inVal.get() * 2); };

• Входи: op.inFloat, op.inString, op.inBool, op.inTrigger, op.inObject, op.inArray; виходи симетрично — op.outNumber, op.outTrigger, op.outObject.
• GLSL живе в attachments op-а. Для дебагу шейдера є ShaderInfo — показує, що реально скомпілювалось.

Subpatch і змінні

SubPatchOp згортає шматок графа в один вузол — доречно, коли той самий ланцюг копіпаститься втретє. Variables дають іменоване значення, доступне з будь-якої точки без кабеля: зручно для глобальних параметрів (гучність, тема, час), які інакше тяглися б кабелем через увесь патч.

9Перформанс і дебаг

Просідання fps у cables майже завжди діагностується двома вбудованими ops — тому здогадуватися не треба, треба виміряти. Спершу цифри, потім оптимізація.

Два вимірювачі

• Performance op — таймінги по гілках прямо в патчі: видно, який вузол їсть кадр.
• Profiler — скільки разів який op викликано за кадр. Число в тисячах = цикл там, де мав бути один виклик.

Типові помилки → симптом → лікування

Мобілка окремо: WebGL1-фолбек, обмежена пам'ять текстур і жодного автоплею звуку. Перевіряти на телефоні треба до експорту, а не після.

10Експорт і вбудовування

Patch → Export дає zip: JS-рушій, JSON патча і ассети — тобто готову статичну сторінку. Але «експорт» — це чотири різні шляхи з різною ціною, і вибір між ними визначає, як патч потім оновлювати.

Матриця експорту

Як віддати сторінку

1. Розпакувати zip у теку на своєму хостингу.
2. Відкрити index.html — це вже готова сторінка з canvas.
3. Далі або віддати як є, або смикати патч зі своєї сторінки: cables API дає доступ до змінних і зовнішніх тригерів, тобто власний JS міняє параметри сцени на льоту.

Патч-експорт (JSON графа) можна імпортнути назад через ZIP-Upload у «My Data» — це резервна копія самого графа, не сторінки.

11Standalone і CLI

Для роботи без хмари й для автоматизації є два окремі інструменти поза браузерним редактором. Обидва беруть той самий патч, але знімають різні обмеження.

• cables standalone (Electron, mac/win/linux) — той самий редактор офлайн, файли з диска без завантаження в хмару. Пісочниці браузера тут нема: більше можливостей і більше відповідальності за те, що робить патч.
• cables-cli — експорт патча з командного рядка. Це те, що вставляється в деплой-скрипт: експорт → rsync у веб-корінь → готово, без ручного клацання zip.

Приклад: нічний білд візуалу для сайту — cables-cli експортує патч, скрипт кладе результат у веб-корінь, сторінка оновилась без відкриття редактора. Типова помилка: чекати від standalone тих самих шляхів до ассетів, що й у хмарі — офлайн вони резолвляться від диска, і забуті відносні шляхи ламають експорт.

12Приватність і шеринг патча

Патч за замовчуванням прив'язаний до акаунта, але видимість і право редагування налаштовуються окремо — це варто зрозуміти до того, як ділитися посиланням. Публічний патч видно й копіювати іншим, приватний — ні.

Ділитися можна лінком (перегляд/копія) або запросити в команду на редагування. Типова помилка: дати публічний лінк на патч із приватними ассетами чи ключами в тексті op-а — усе, що в патчі, їде разом із ним.

13Частинки на GPU: emit → update → render

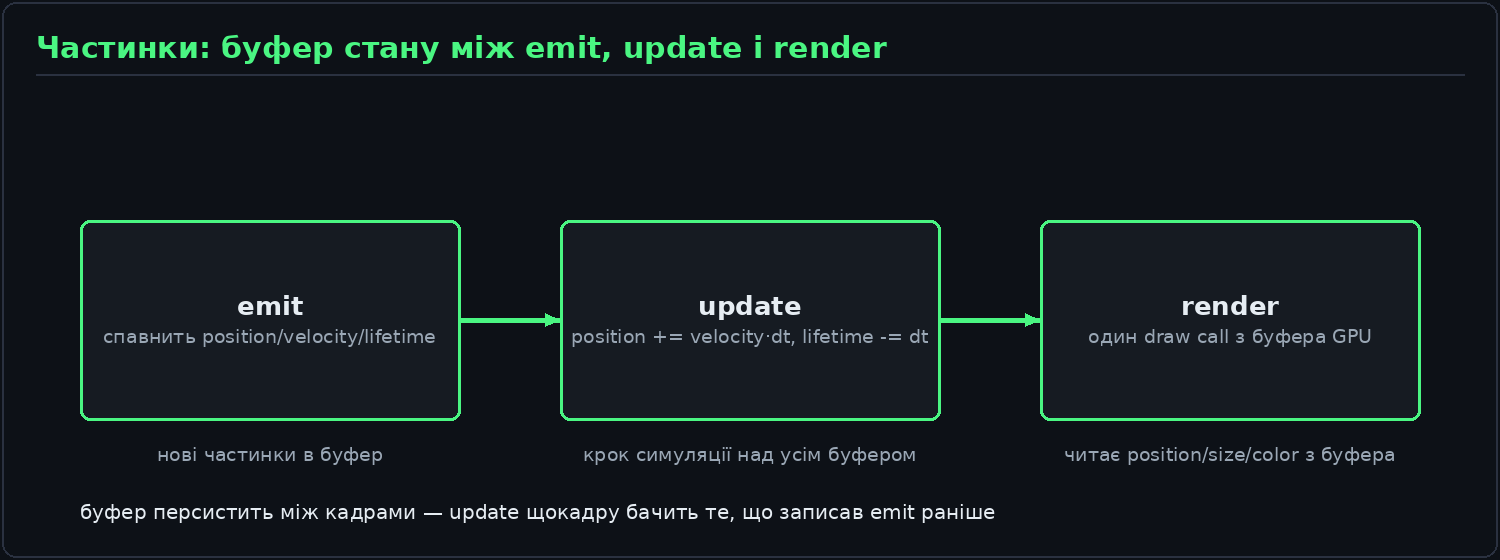

Частинки в cables — це не ще один op у trigger-ланцюзі, який «віддає число далі». Це окрема модель, де між кадрами живе буфер стану тисяч частинок, і кожен кадр цей буфер спершу поповнюється, потім просувається, потім малюється одним проходом. Три фази:

• emit — спавнить нові частинки: задає стартові position, velocity, скидає lifetime. Джерело емісії (точка, форма, темп) — параметр цієї фази.
• update — крок симуляції для всього буфера одразу: position += velocity * dt, lifetime -= dt, за потреби гравітація/шум на velocity, а вичерпані частинки гасяться або respawn-яться. Мутація йде на місці, в тому ж буфері.
• render — намалювати весь буфер за один draw call (points або instanced-спрайти), читаючи position/size/color з буфера, а не з окремих портів.

Чому це не звичайний op-ланцюг. У звичайному ланцюгу порт несе одне миттєве значення, яке читається в момент виклику trigger-а і забувається. Тут стан не миттєвий: буфер лежить у GPU-пам'яті (текстура або VBO) і накопичується між кадрами — update бачить те, що emit/update записали раніше. Op не має «одного числа на виході»; він тримає масив на частинку, який еволюціонує в часі.

Атрибути частинки

Приклад використання: іскри/дим/поле точок під музику — emit сипле частинки з темпом, прив'язаним до number-виходу аудіо-аналізу; update штовхає їх velocity + шум і гасить по lifetime; render малює як спрайти, а size/color беруться з буфера. Реактив тут заходить у параметр фази (темп емісії, сила поля), а не в атрибут окремої частинки.

Типова помилка. Трактувати атрибут як миттєве число — завести один Number у «velocity» і чекати, що симуляція оживе. Атрибут — це буфер на частинку; одне значення в порт або перезадає весь буфер константою (усі частинки однакові, рух вироджується в один вектор), або взагалі не туди. Вплинути на стан треба через фазу update (сила, шум, dt), а не підстановкою скаляра.
